DC Bantrumma rektangulär 3m – 4m
DC Bantrumma rektangulär 3m – 4m
Användningsområde
DC Bantrumma är utvecklad för att konstruktionen ska fungera som tunnel för gångtrafik, cykel m.m.
Den kan också fungera som trumma för att leda vatten. Totala höjden kan väljas från 2500mm till 3900mm.
Laster
DC Bantrumma rektangulär är utformad för laster från gångtrafik, väg, järnväg och malmbanan.

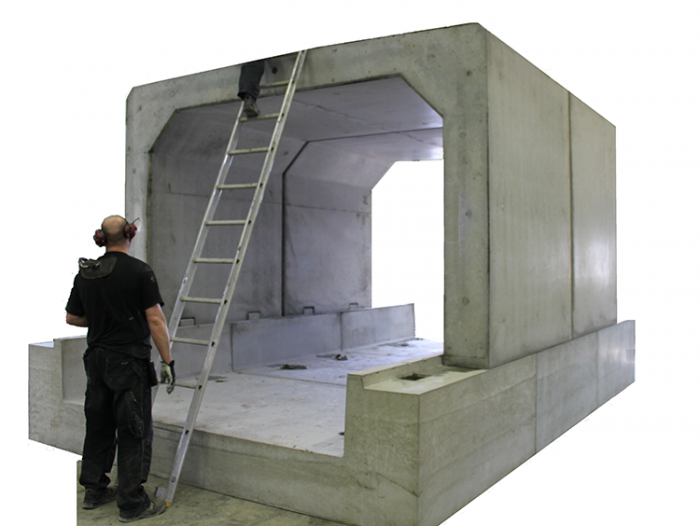

Snabb montering

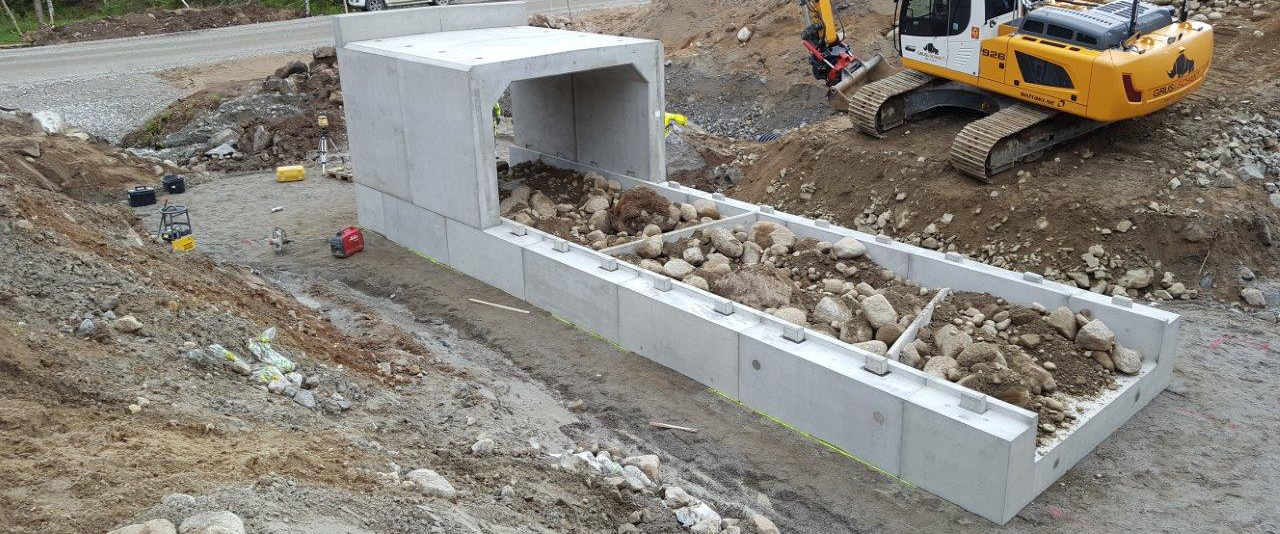

Konstruktionen möjliggör snabb montering i färdigt schakt.
Tid från beställning till leverans
Planera i god tid. Tiden från beställning till leverans bedöms till ca 5 månader.
Naturanpassning

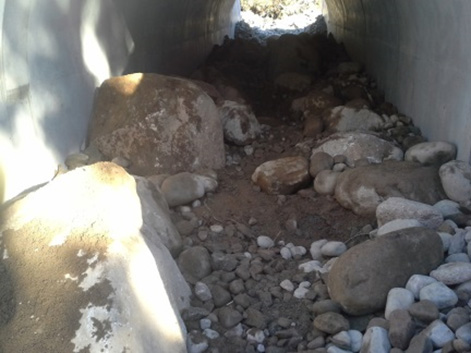

Bottenplattan kan utformas med fack. Detta innebär att material från befintlig bäck kan återställs inne i trumman.

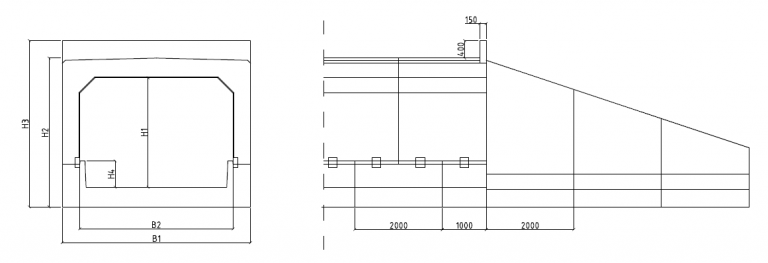

DC Bantrumma
Invändig öppning 3000, 3500 eller 4000
Normer:
Handlingar upprättas för varje ensklt objekt enligt krav brobyggande (TDOK 2016:0204)
Svensk standard för broelement SS-EN 15050:2007+A1:2012.
DC Stödmurar
Svensk standard SS-15258 och Krav brobyggande TDOK
MonteringsanvisningDC Bantrumma 3000
|
|
|
|
|
H4 (mm) |
Totalvikt kg |
Tyngsta del kg |
Avser fyllnadshöjd |
3700 |
3000 |
2500 |
3240 |
3670 |
500 |
22 900 |
13 100 |
0,6 – 7 m |
3700 |
3000 |
3200 |
3940 |
4370 |
500 |
25 300 |
15 500 |
0,6 – 7 m |
3700 |
3000 |
3900 |
4640 |
5070 |
500 |
28 000 |
18 200 |
0,6 – 6 m |
Vi reserverar oss för eventuella felskrivningar
DC Bantrumma 3500
Broelement och bottenplatta Längd 2000 mm
|
|
|
|
|
H4 (mm) |
Totalvikt kg |
Tyngsta del kg |
Avser fyllnadshöjd |
4200 |
3500 |
2500 |
3240 |
3670 |
600 |
25 800 |
15 000 |
0,8 – 6 m |
4200 |
3500 |
3200 |
3940 |
4370 |
600 |
28 200 |
17 400 |
0,8 – 6 m |
4200 |
3500 |
3900 |
4640 |
5070 |
600 |
30 900 |
20 100 |
0,8 – 5 m |
Vi reserverar oss för eventuella felskrivningar
DC Bantrumma 4000
Broelement och bottenplatta Längd 2000 mm
|
|
|
|
|
H4 (mm) |
Totalvikt kg |
Tyngsta del kg |
Avser fyllnadshöjd |
4700 |
4000 |
2500 |
3240 |
3670 |
650 |
30 000 |
17 100 |
1,5 – 5 m |
4700 |
4000 |
3200 |
3940 |
4370 |
650 |
32 400 |
19 500 |
1,5 – 5 m |
4700 |
4000 |
3900 |
4640 |
5070 |
650 |
35 100 |
22 200 |
1,5 – 4 m |
Vi reserverar oss för eventuella felskrivningar

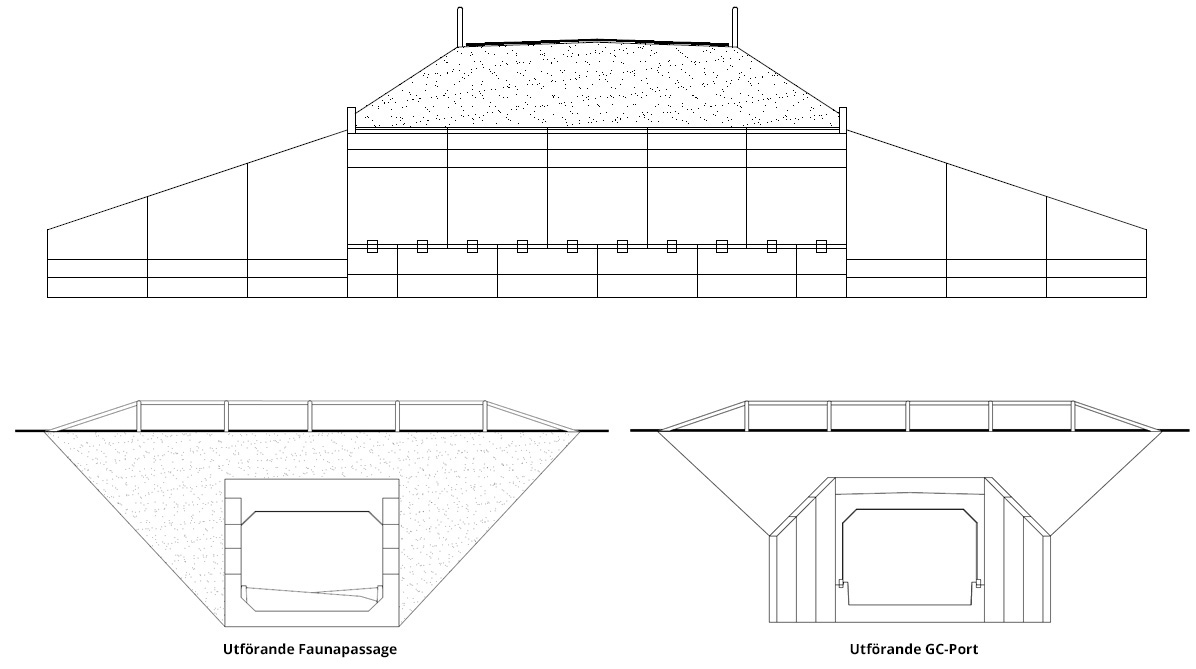

Faunapassage och fiskvandring

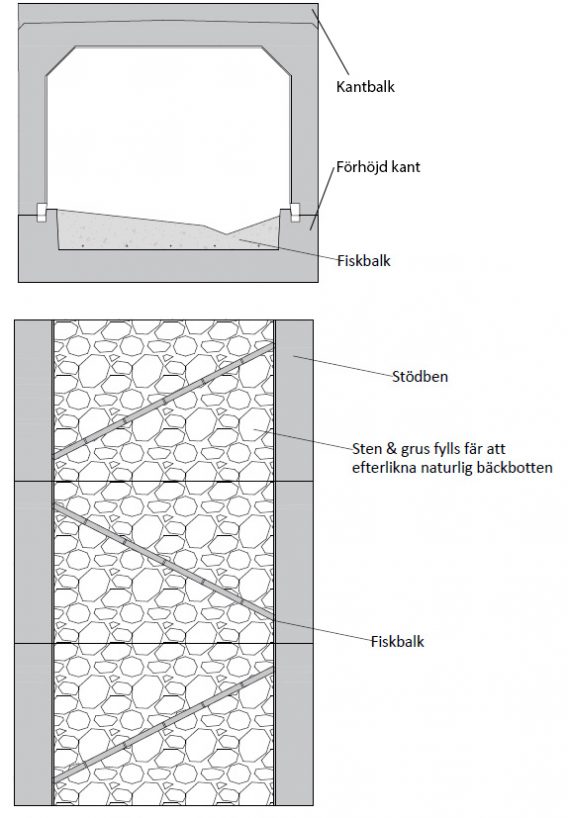

Bottenplattan är utformad med förhöjd kant och fiskbalkar (se bild). Bäckens naturliga form kan därför återskapas i trumman.
